Description
Azionamento pneumatico dello scarico degli orinatoi Geberit
- per azionamento manuale dello scarico degli orinatoi
- per elementi di montaggio Geberit per orinatoi con azionamento dalla parte anteriore o superiore
- per il montaggio in set per il montaggio grezzo dell’azionamento dello scarico degli orinatoi Geberit (dall’anno di produzione 2009)
Caratteristiche e dati tecnici
- piastra di azionamento con staffa di bloccaggio
- impostazione della durata dello scarico con ugelli d’aria (pneumatici)
- bassa forza di azionamento
- basso movimento di sollevamento
- attivazione dello scarico rilasciando il pulsante di azionamento
- il volume di scarico può essere ridotto tramite la vite di regolazione del set per il montaggio grezzo fino a 0,5 l per lo scarico
- gruppo di raccordi II secondo la norma DIN 4109
- pressione ad una portata di: 100-800 kPa
- pressione di prova massima dell’acqua: 1600 kPa
- pressione di prova massima dell’aria / del gas inerte: 300 kPa
- umidità relativa dell’aria: < 100%
- temperatura massima dell’acqua: 30 °C
- forza di azionamento:< 12
- portata ad una pressione di 1 bar senza limitatore di portata: 0,3 l/s
- portata ad una pressione di 1 bar con limitatore di portata: 0,18 l/s
- portata calcolata: 0,22 l/s
- sovrappressione minima per portata calcolata: 100 kPa
- tempo di scarico, gamma di impostazioni: 4/8/12 s
La fornitura include

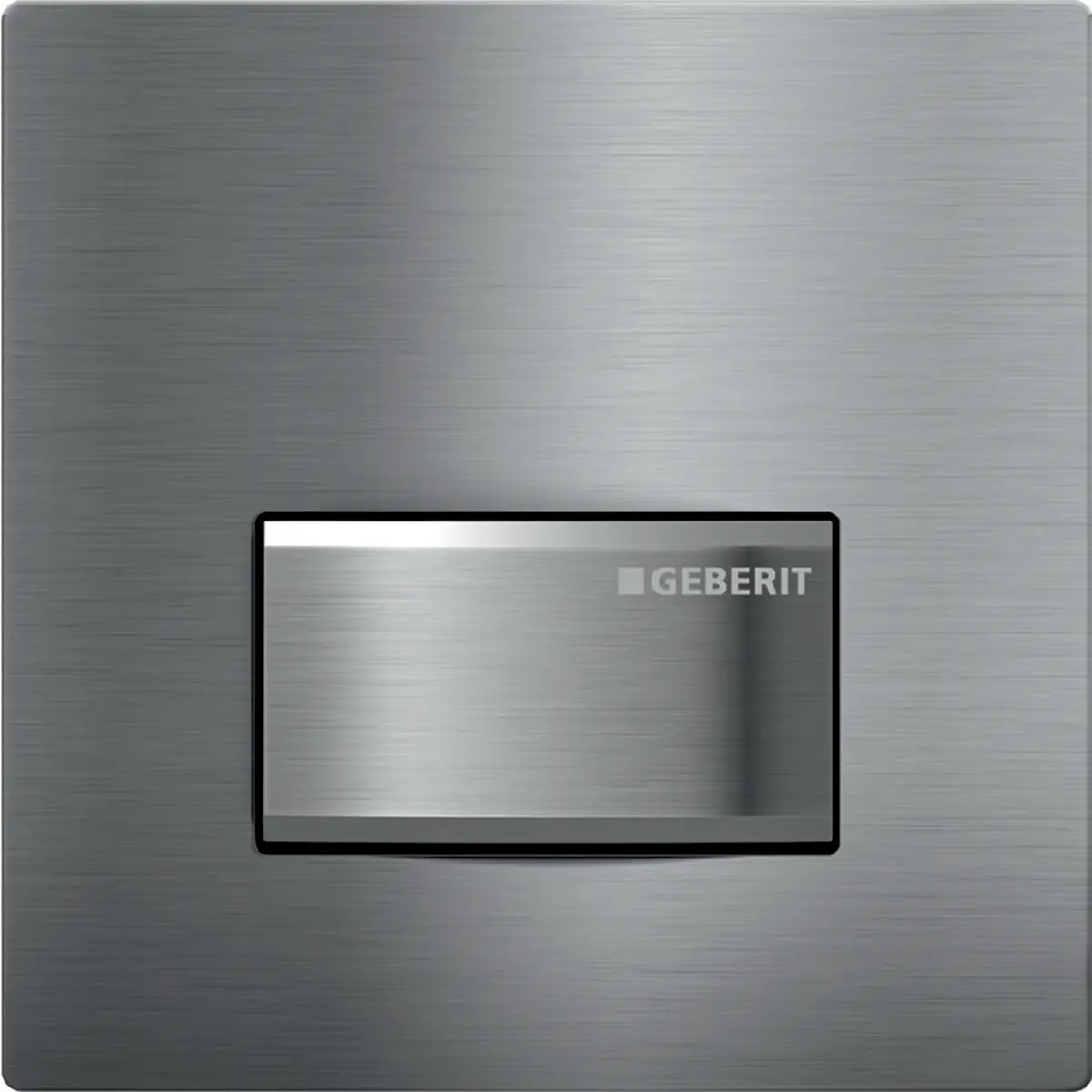

- pulsante di azionamento tipo 50
- materiale: zinco pressofuso/cromato spazzolato
- dimensione: 130 x 130 x 10 mm
- azionamento pneumatico dello scarico, premontato sul telaio di fissaggio
- valvola pneumatica
- materiale di fissaggio
