Description

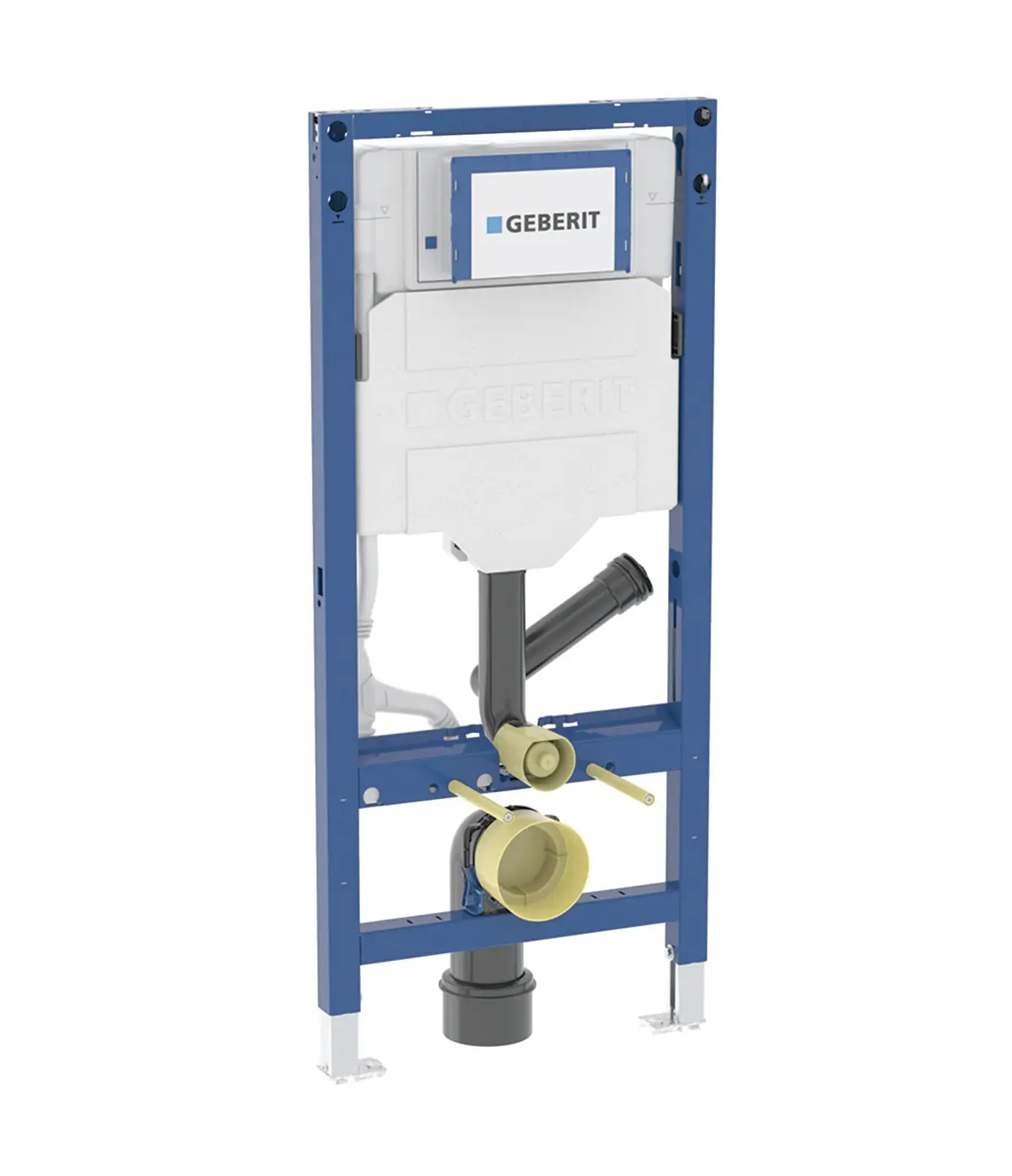

Elemento di montaggio Duofix per WC a parete con cassetta da incasso Sigma 12 cm, per aspirazione degli odori con aspirazione dell’aria
Scopo dell’utilizzo
- Per pareti di pali in metallo e legno
- Per le pareti del sistema Geberit Duofix
- Per l’installazione in pareti frontali parzialmente alte o alte fino all’altezza del locale
- Per l’installazione in pareti divisorie ad altezza ambiente
- Per spessori di pavimento da 0 a 25 cm
- Per i bagni sospesi
- Per collegare l’aspirazione esterna degli odori
- Non adatto a WC sospesi in ceramica con posizione di seduta rialzata
Caratteristiche
- Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
- Telaio per WC sospesi con dimensioni di collegamento secondo la norma EN 33 ed estensione fino a 70 cm
- Con piastra estraibile per il montaggio laterale sopra l’elemento di montaggio su profili in metallo o in legno o su supporti del sistema Geberit Duofix
- Posizione di montaggio alternativa per gli ancoraggi a parete
- Le piastre del tallone possono essere ruotate e sono adatte per il montaggio nei profili a U UW 50 e UW 75
- Le piastre di base possono essere installate nella guida di sistema Geberit Duofix senza attrezzi e senza componenti aggiuntivi
- Supporti zincati, protetti dalla corrosione, con proprietà antiscivolo
- Gomito di collegamento per l’installazione senza attrezzi a varie profondità, intervallo di regolazione 45 mm
- Cassetta di scarico Geberit Sigma 12 cm, con protezione dalla rugiada
- Per il funzionamento frontale, adatto a 1 quantità di risciacquo, 2 quantità di risciacquo e risciacquo Start/Stop
- Per le impostazioni di fabbrica, è possibile un ulteriore lavaggio immediato
- Aspirazione esterna degli odori, collegabile tramite un raccordo Ø 50 mm attraverso il gomito di scarico
- Installazione e manutenzione della cassetta di risciacquo senza attrezzi
- Ingresso dell’acqua sul retro o al centro in alto
- Coperchio di montaggio grezzo per il foro di servizio con opzione di accorciamento, protegge dall’umidità e dallo sporco
- Con protezione per il tubo di alimentazione dell’acqua per il WC doccia Geberit AquaClean e per il cavo di collegamento
- Possibilità di fissaggio per alimentazione elettrica e Power & Connect Box
Parametri tecnici
- Pressione di flusso 10-1000 kPa
- Temperatura dell’acqua max. 25 °C
- Quantità di lavaggio, impostazione di fabbrica6 / 3 l
- Grande quantità di risciacquo – campo di regolazione 4 / 4,5 / 6 / 7,5 l
- Piccola quantità di risciacquo – campo di regolazione 2-4 l
- Portata a 3 bar 0,16 l/s
- Sovrapressione minima 10 kPa
- Portata calcolata 0,09 l/s
La fornitura include
- Ingresso acqua R 1/2″, adatto a MasterFix e MeplaFix, con valvola d’angolo e volantino integrati
- Coperchio per montaggio grezzo per foro di servizio
- Set di attacchi per WC, Ø 90 mm
- Gomito di collegamento a 90° in PE-HD, Ø 90 mm
- Gommino in PE-HD, Ø 90 / 110 mm
- Materiale di fissaggio e protezione
