Description

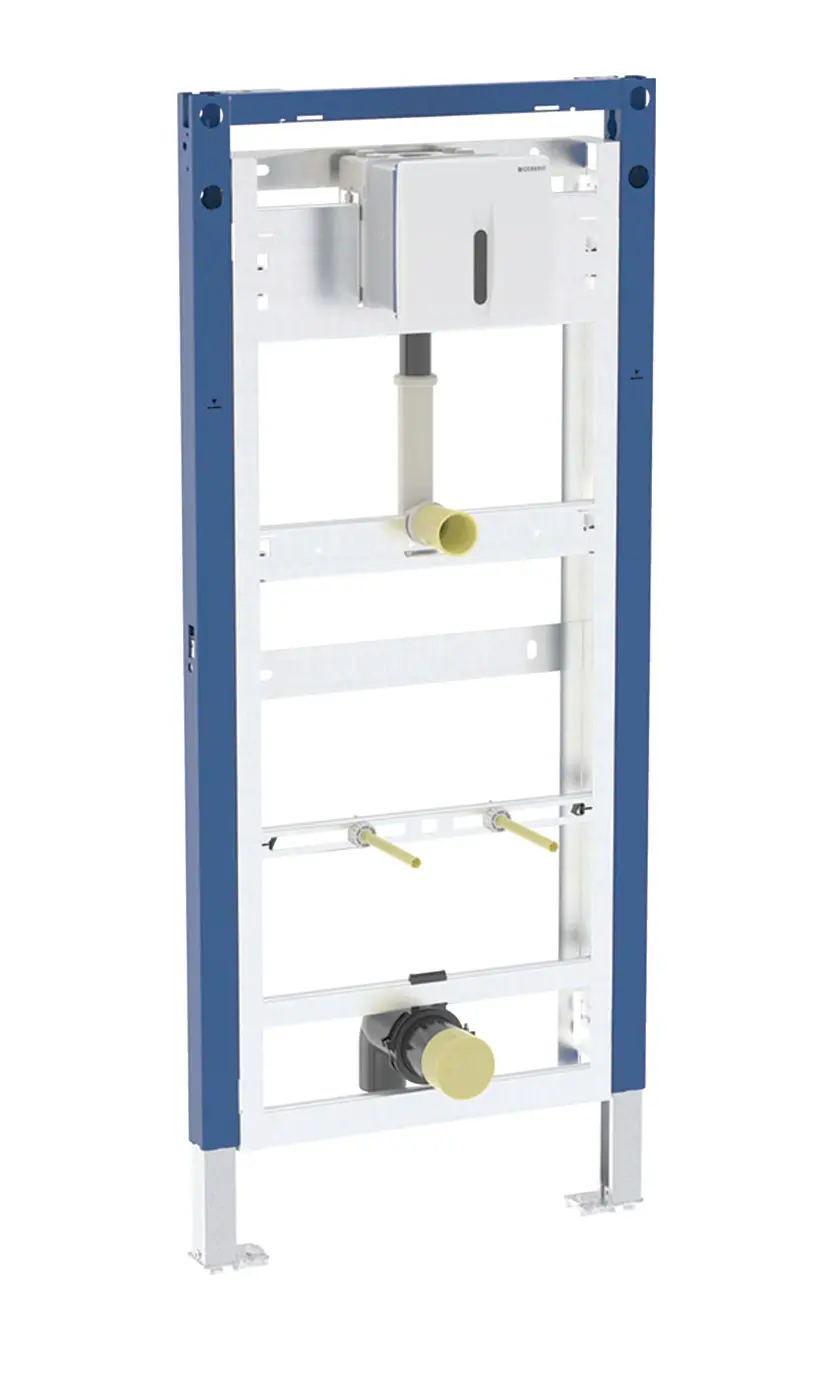

Elemento di installazione universale Duofix per orinatoio, per il controllo dello scarico dell’orinatoio Basic
Scopo dell’utilizzo
- Per pareti di pali in metallo e legno
- Per l’installazione in pareti frontali parzialmente alte o alte fino all’altezza del locale
- Per l’installazione in pareti divisorie ad altezza ambiente
- Per spessori di pavimento da 0 a 20 cm
- Per l’installazione del comando dello scarico dell’orinatoio Basic (a partire dall’anno di produzione)
2013) - Per il montaggio di orinatoi
- Non adatto per gli orinatoi con spruzzatore
Caratteristiche
- Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
- Posizione di montaggio alternativa per gli ancoraggi a parete
- Le piastre del tallone possono essere ruotate e sono adatte per il montaggio nei profili a U UW 50 e UW 75
- Supporti zincati protetti dalla corrosione
- Montaggio per ingresso Ø 32 mm regolabile in altezza
- Montaggio per il collegamento del gomito regolabile in altezza e insonorizzato
- Fissaggio orinatoio M8, regolabile in larghezza e altezza
Dati tecnici
- Portata a 1 bar senza limitatore di flusso 0,3 l/s
- Portata a 1 bar con limitatore di flusso 0,18 l/s
- Portata calcolata 0,22 l/s
- Tempo di lavaggio, intervallo di impostazione 1-15 s
- Tempo di lavaggio, impostazione di fabbrica 7 s
- Materiale Acciaio
GAMMA DI CONSEGNA
- Piastra a parete R 1/2″
- Alloggiamento per montaggio grezzo
- Gomito di collegamento in PE-HD, Ø 63 / 50 mm
- Guarnizione Ø 57 / 50 mm
- Tappo antiodore per orinatoio Ø 50 mm, con guarnizione per orinatoio
- Tubo di collegamento tra l’ingresso Ø 32 mm e l’orinatoio, con guarnizione sull’orinatoio
- Kit di montaggio grezzo per comando di risciacquo orinatoio con valvola di intercettazione
- Kit di montaggio per il controllo del risciacquo degli orinatoi Geberit, elettronico
- Materiale di fissaggio per urinali
- Materiale di fissaggio
Il kit di costruzione per il montaggio della paratia non è incluso – deve essere ordinato separatamente
