Description

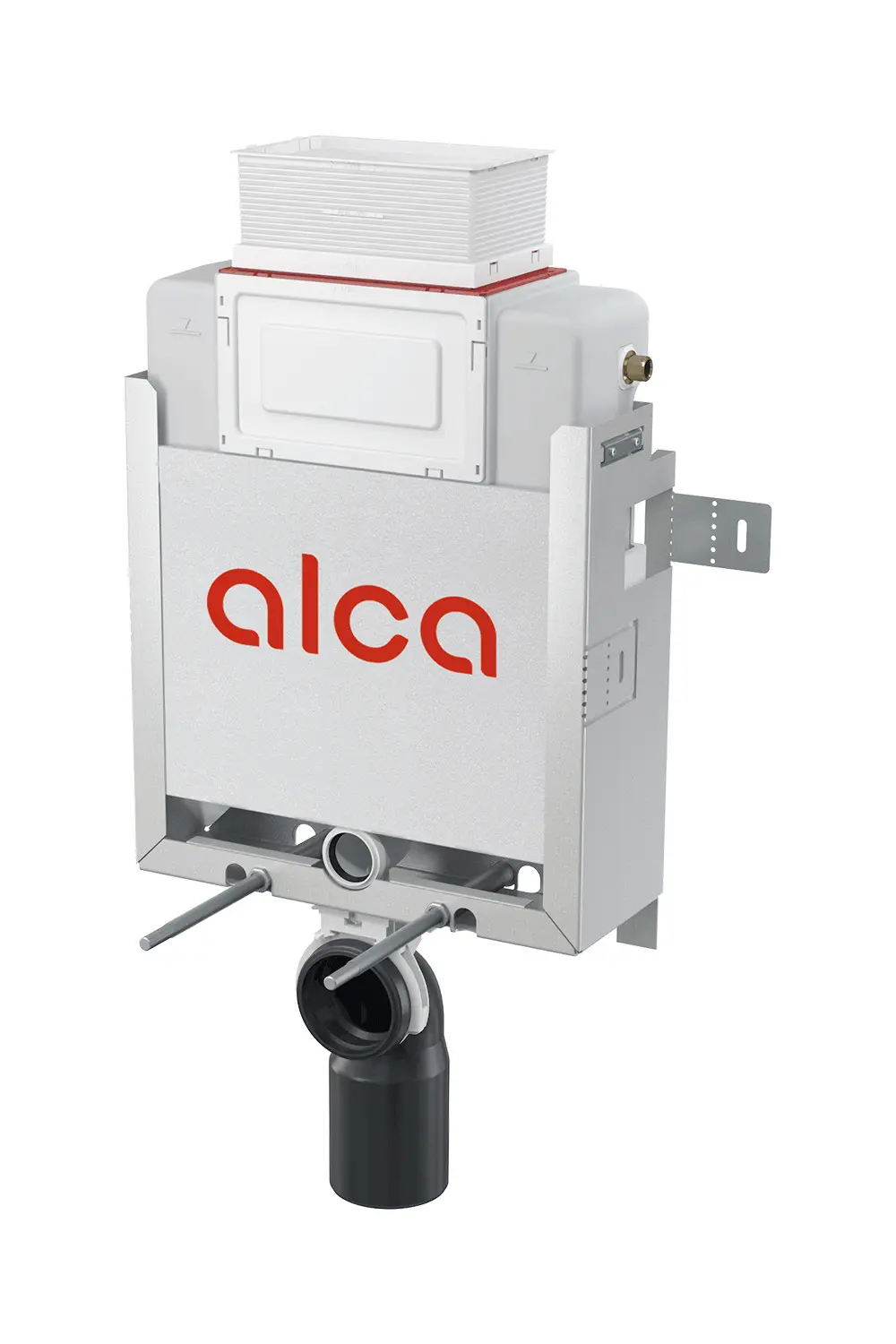

Sistema di installazione di partizioni Renovmodul
- con comando superiore o frontale
- con dispenser di compresse
- per appendere la toilette
- per muratura e muratura fino al muro portante – processo a umido
- Per il montaggio di un WC sospeso con distanza di collegamento di 180 mm o 230 mm.
- adatto per ristrutturazioni
Caratteristiche
- Include un dispenser di tavolette igieniche
- meccanismo di scorrimento del portarifiuti in otto posizioni ad una distanza di 0-93 mm
- Valvola d’angolo con opzione di collegamento al sistema di tubature Mepla
- la soluzione tecnica consente l’ancoraggio in una superficie irregolare tagliata nella parete senza la necessità di allineare la parete posteriore entro 50 mm
- struttura portante in acciaio zincato con quattro staffe incernierate per facilità di installazione
- la costruzione dell’isolamento in polistirolo del serbatoio semplifica la muratura, impedisce la formazione di rugiada sulla superficie del serbatoio e smorza la trasmissione delle vibrazioni dal serbatoio alla struttura dell’edificio
- elemento in polistirolo rimovibile per facilità di accesso in fase di installazione
- Preparazione per il collegamento di un supporto con adattatore DG1/2″ per sedili bidet e docce
- risciacquo a 2 volumi regolabili individualmente, con riserva igienica
- la possibilità di costruire in una zona remota
- può essere installato mediante montaggio a parete
- compatibile con tutti i pulsanti di comando Alco, ad eccezione dei pulsanti sensore e della LUCE NIGTH
- La cisterna è realizzata in un unico pezzo, garantendo così una tenuta al 100%
- ingresso acqua centrale posteriore/superiore
- lavori di manutenzione senza l’uso di attrezzi
- la copertura del foro di servizio semplifica l’installazione e impedisce la penetrazione di umidità e sporco
- altezza di montaggio 862 mm
- profondità di installazione regolabile nell’intervallo 20-95 mm
- profondità di costruzione 170 mm
- Materiale della staffa di supporto: metallo zincato
Parametri tecnici
- collegamento all’acqua dal retro o dall’alto tramite i fori di montaggio G1/2″.
- gamma funzionale della pressione dell’acqua: 0,05 – 1,6 MPa
- intervallo di pressione dell’acqua consigliato: 0,3 – 0,5 MPa
- grande sciacquone: 6 – 9 l
- un po’ di rossore: 2,5 – 3,5 l
- impostazioni standard dello scarico alto: 6 l
- impostazione standard del risciacquo piccolo: 3 l
- riserva igienica: 3 l
- volume d’acqua nel serbatoio: 9 l
- test di carico 400 kg
La fornitura include:
- Cisterna con valvole di carico e scarico
- telaio zincato, compresa struttura di supporto
- Raccordo da 1/2″ per collegamento idrico con valvola angolare Schell integrata 1/2″–3/8″
- set di fissaggio: vite Ø8×60 – 4 pezzi, tassello Ø12 – 4 pezzi, vite combinata M10 – 2 pezzi
- set di fissaggio per fissare la tazza del WC: asta filettata M12 – 2 pezzi, rondelle – 4 pezzi, coperchio – 2 pezzi, dadi – 2 pezzi, protezione filettata – 2 pezzi.
- Gomito di scarico HT 90/110 in polietilene, PE-HD
- Guarnizione di ingresso, premistoppa in polipropilene, guaina di rivestimento
- Guarnizione di scarico e raccordo in polipropilene, con guarnizione del raccordo
- Una serie di coperture di installazione per proteggere i fori di collegamento durante l’installazione del sistema
- Copertura del foro di servizio in due pezzi, facilmente accorciabile
- Kit di inserimento compresse per WC
